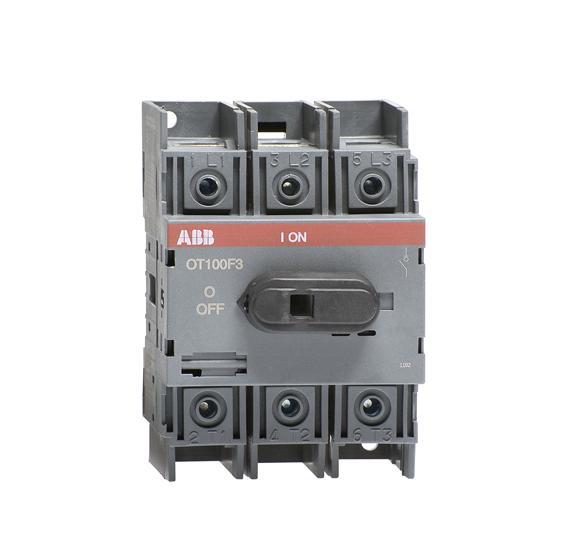

隔離開關（OT系列）-OT100F3
發布時間：
2018-12-29
作者：
來源：
結構緊湊，性能卓越OT系列隔離開關適用于多種不同應用場合，如機械設備、配電、開關柜、馬達控制中心和光伏發電系統。節省安裝時間、空間和成本該開關可以在任意方向安裝。不同的安裝方式、模數化設計和寬系列附件賦予了該產品安裝靈活性。更易使用特制的接地開關可以在地板安裝，而且可以旋轉90度。節省設計時間寬系列的相間模塊，適用于標準開關柜母排布局。性能卓越OT隔離開關可用于嚴酷的應用環境。
結構緊湊，性能卓越
OT系列隔離開關適用于多種不同應用場合，如機械設備、配電、開關柜、馬達控制中心和光伏發電系統。
-
節省安裝時間、空間和成本
該開關可以在任意方向安裝。不同的安裝方式、模數化設計和寬系列附件賦予了該產品安裝靈活性。
-
更易使用
特制的接地開關可以在地板安裝，而且可以旋轉90度。
-
節省設計時間
寬系列的相間模塊，適用于標準開關柜母排布局。
-
性能卓越
OT隔離開關可用于嚴酷的應用環境。
概要信息
-
- 產品型號:
- OT100F3
-
- 產品ID:
- 1SCA105004R1001
-
- EAN:
- 6417019391359
-
- 目錄說明:
- OT100F3 SWITCH-DISCONNECTOR
-
- 詳細描述:
- 3-pole, front operated, base mounted, DIN-rail mountable switch-diconnector / non-fusible diconnect switch with protected clamp terminals, handle and shaft are not included
分類
- 產品 ? 低壓產品及系統 ? 開關類產品 ? 隔離開關
訂貨信息
-
- 最小起訂量:
- 10 piece
-
- 海關關稅號:
- 85365080
Popular Downloads
-
- 數據手冊，技術資料:
- 1SCC301020C0201
-
- 說明書和手冊:
- 1SCC301058M0008
-
- 機械制圖:
-
1SCC301466F0001
1SCC301465F0001
OT100-125F3.igs
尺寸
-
- 產品凈寬:
- 100 mm
-
- 產品凈高:
- 70 mm
-
- 產品凈深:
- 74 mm
-
- 產品凈重:
- 0.36 kg
技術參數
-
- 額定工作電流 AC-21A (Ie):
-
(380 ... 415 V) 100 A
(500 V) 100 A
(690 V) 100 A
-
- 額定工作電流 AC-22A (Ie):
-
(380 ... 415 V) 100 A
(500 V) 100 A
(690 V) 100 A
-
- 額定工作電流 AC-23A (Ie):
-
(380 ... 415 V) 80 A
(500 V) 60 A
(690 V) 40 A
-
- 額定工作功率 AC-23A (Pe):
-
(220 ... 240 V) 22 kW
(400 ... 415 V) 37 kW
(500 V) 37 kW
(690 V) 37 kW
-
- 額定發熱電流（自由空氣） (Ith):
- q = 40 °C 115 A
-
- 額定發熱電流 (Ithe):
- Fully Enclosed 115 A
-
- 額定沖擊耐受電壓 (Uimp):
- 8 kV
-
- 額定絕緣電壓 (Ui):
- acc. to IEC/EN 60664-1 750 V
-
- 額定工作電壓:
- Main Circuit 750 V
-
- 額定短路接通容量 (Icm):
- (690 V) 3.6 kA
-
- 額定不間斷電流 (Icw):
- for 1 s 2.5 kA
-
- 功率損耗:
- at Rated Operating Conditions per Pole 4.0 W
-
- 污染等級:
- 3
-
- 手柄類型:
-
Knob
Handle and shaft not included
-
- 開關操作機構:
- Mechanism on Top of the Switch
-
- 兩相之間距離:
- Standard
-
- 導線端子位置:
-
Top In - Bottom Out
Bottom In - Top Out
-
- 操作模式:
- Front operated
-
- 標準:
- IEC 60947-3 / UL 98 / CSA C22.2 NO.4
-
- 特殊功能:
- No
-
- 安裝類型:
- Base mounting
-
- 極數:
- 3
-
- 導線截面:
- 10...70 mm2
-
- 端子類型:
- Screw Terminals
-
- 擰緊力矩:
- acc. IEC 60947-1 6 N·m
UL/CSA適用的技術參數
-
- 最高工作電壓UL/CSA:
- 600 V
-
- 額定功率UL/CSA:
-
(110 ... 120 V AC) Single Phase 5 Hp
(240 V AC) Single Phase 15 Hp
(440 ... 480 V AC) Single Phase 25 Hp
(550 ... 600 V AC) Single Phase 20 Hp
(220 ... 240 V AC) Three Phase 30 Hp
(440 ... 480 V AC) Three Phase 50 Hp
(550 ... 600 V AC) Three Phase 50 Hp
-
- 額定電流UL/CSA:
- 100 A
-
- 擰緊力矩UL/CSA:
- 55 in·lb
環境條件
-
- RoHS狀態:
- Following EU Directive 2011/65/EU
-
- 環境信息:
- 1SCC301183D0201
認證及聲明（文件編碼）
-
- 符合性聲明 - CE:
- 1SCC301168D2702
-
- 環境信息:
- 1SCC301183D0201
-
- 說明書和手冊:
- 1SCC301058M0008
-
- RoHS信息:
- 1SCC301183D0202
包裝信息
-
- 1級包裝單元:
- 1 piece
-
- 1級包裝寬度:
- 81 mm
-
- 1級包裝長度:
- 112 mm
-
- 1級包裝高度:
- 86 mm
-
- 1級包裝 總重:
- 0.39 kg
-
- 1級包裝 EAN:
- 6417019391359
分類
-
- 訂單編號E:
- 3170942
-
- 對象分類代碼:
- Q
-
- ETIM 5:
- EC000216 - Switch disconnector
-
- ETIM 6:
- EC000216 - Switch disconnector
-
- ETIM 7:
- EC000216 - Switch disconnector
-
- WEEE Category:
- 5. Small Equipment (No External Dimension More Than 50 cm)
