結構緊湊，性能卓越

OT系列隔離開關適用于多種不同應用場合，如機械設備、配電、開關柜、馬達控制中心和光伏發電系統。

• 節省安裝時間、空間和成本
  該開關可以在任意方向安裝。不同的安裝方式、模數化設計和寬系列附件賦予了該產品安裝靈活性。

• 更易使用
  特制的接地開關可以在地板安裝，而且可以旋轉90度。

• 節省設計時間
  寬系列的相間模塊，適用于標準開關柜母排布局。

• 性能卓越
  OT隔離開關可用于嚴酷的應用環境。

• 概要信息

  • 產品型號:

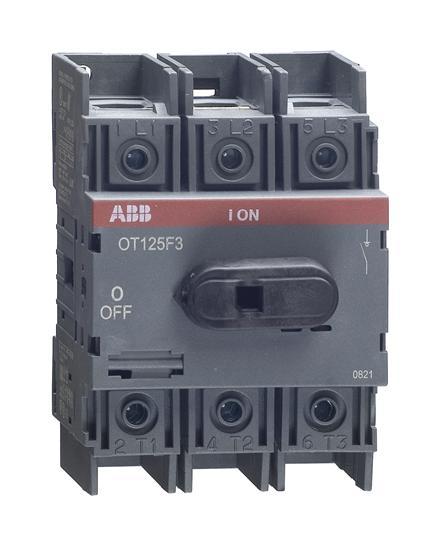

    OT125F3

  • 產品ID:

    1SCA105033R1001

  • EAN:

    6417019391632

  • 目錄說明:

    OT125F3 SWITCH-DISCONNECTOR

  • 詳細描述:

    3-pole, front operated, base mounted, DIN-rail mountable switch-diconnector with protected clamp terminals, handle and shaft are not included

  分類

  • 產品 ? 低壓產品及系統 ? 開關類產品 ? 隔離開關





  •



  訂貨信息

  • 最小起訂量:

    10 piece

  • 海關關稅號:

    85365080

  Popular Downloads

  • 數據手冊，技術資料:

    1SCC301020C0201

  • 說明書和手冊:

    1SCC301058M0008

  • 機械制圖:

    1SCC301466F0001
    1SCC301465F0001
    OT100-125F3.igs

  尺寸

  • 產品凈寬:

    70 mm

  • 產品凈高:

    100 mm

  • 產品凈深:

    74 mm

  • 產品凈重:

    0.36 kg

  技術參數

  • 額定工作電流 AC-21A (Ie):

    (380 ... 415 V) 125 A
    (500 V) 125 A
    (690 V) 125 A

  • 額定工作電流 AC-22A (Ie):

    (380 ... 415 V) 125 A
    (500 V) 125 A
    (690 V) 125 A

  • 額定工作電流 AC-23A (Ie):

    (380 ... 415 V) 90 A
    (500 V) 70 A
    (690 V) 50 A

  • 額定工作功率 AC-23A (Pe):

    (220 ... 240 V) 22 kW
    (400 ... 415 V) 45 kW
    (500 V) 45 kW
    (690 V) 45 kW

  • 額定發熱電流（自由空氣） (Ith):

    q = 40 °C 125 A

  • 額定發熱電流 (Ithe):

    Fully Enclosed 125 A

  • 額定沖擊耐受電壓 (Uimp):

    8 kV

  • 額定絕緣電壓 (Ui):

    acc. to IEC/EN 60664-1 750 V

  • 額定工作電壓:

    Main Circuit 750 V

  • 額定短路接通容量 (Icm):

    (690 V) 3.6 kA

  • 額定不間斷電流 (Icw):

    for 1 s 2.5 kA

  • 功率損耗:

    at Rated Operating Conditions per Pole 6.3 W

  • 污染等級:

    3

  • 手柄類型:

    Knob
    Handle and shaft not included

  • 開關操作機構:

    Mechanism on Top of the Switch

  • 兩相之間距離:

    Standard

  • 導線端子位置:

    Top In - Bottom Out
    Bottom In - Top Out

  • 操作模式:

    Front operated

  • 標準:

    IEC 60947-3

  • 特殊功能:

    No

  • 安裝類型:

    Base mounting

  • 極數:

    3

  • 導線截面:

    10...70 mm2

  • 端子類型:

    Screw Terminals

  • 擰緊力矩:

    acc. IEC 60947-1 6 N·m

  UL/CSA適用的技術參數

  • 最高工作電壓UL/CSA:

    600 V

  • 額定功率UL/CSA:

    (acc. to UL 200 V) 25 Hp
    (acc. to UL 480 V) 50 Hp
    (acc. to UL 240 V) 30 Hp
    (acc. to UL 208 V) 25 Hp
    (acc. to UL 600 V) 50 Hp

  • 額定電流UL/CSA:

    100 A

  環境條件

  • RoHS狀態:

    Following EU Directive 2011/65/EU

  • 環境信息:

    1SCC301183D0201

  認證及聲明（文件編碼）

  • 符合性聲明 - CE:

    1SCC301168D2702

  • 環境信息:

    1SCC301183D0201

  • 說明書和手冊:

    1SCC301058M0008

  • RoHS信息:

    1SCC301183D0202

  包裝信息

  • 1級包裝單元:

    1 piece

  • 1級包裝寬度:

    81 mm

  • 1級包裝長度:

    112 mm

  • 1級包裝高度:

    86 mm

  • 1級包裝 總重:

    0.39 kg

  • 1級包裝 EAN:

    6417019391632

  分類

  • 訂單編號E:

    3170943

  • 對象分類代碼:

    Q

  • ETIM 5:

    EC000216 - Switch disconnector

  • ETIM 6:

    EC000216 - Switch disconnector

  • ETIM 7:

    EC000216 - Switch disconnector

  • WEEE Category:

    5. Small Equipment (No External Dimension More Than 50 cm)
